アイコン 応力組合せ
[計算・出力]▶〔計算条件〕▶[応力組合せ]
応力の組合せを定義します。
アイコン  グリッドシート
アイコン  テキスト形式

アイコン グリッドシート

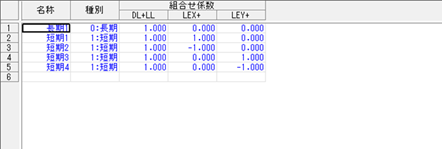

グリッドシート
①名称
15文字以内で入力します。
最大20種類まで設定できます。
②種別
「0:長期」、「1:短期」、「2:中長期」、「3:中短期」、「4:たわみ」から選択します。
「2:中長期」、「3:中短期」は、木造の場合のみ考慮されます。
モデル内にRC、SRC、S造部材が混在する場合、「2:中長期」は「0:長期」、「3:中短期」は「1:短期」として扱われます。
「4:たわみ」は、たわみの計算(使用上の支障防止の確認)で使用します。
③組合せ係数
各応力名称に掛けて加算する倍率を入力します。
0を入力した応力名称の応力は無視します。
応力名称は、最大20種類まで設定できます。
応力を入力していない場合、組合せ係数の入力欄は表示されません。

アイコン テキスト形式

項 目 省略値
名称
種別 0
組合せ係数-1 0.0
組合せ係数-2 0.0
組合せ係数-3 0.0
組合せ係数-4 0.0
組合せ係数-5 0.0
組合せ係数-6 0.0
組合せ係数-7 0.0
組合せ係数-8 0.0
組合せ係数-9 0.0
組合せ係数-10 0.0
組合せ係数-11 0.0
組合せ係数-12 0.0
組合せ係数-13 0.0
組合せ係数-14 0.0
組合せ係数-15 0.0
組合せ係数-16 0.0
組合せ係数-17 0.0
組合せ係数-18 0.0
組合せ係数-19 0.0
組合せ係数-20 0.0
